Apakah jenis SX melintasi galas roller? Majlis aplikasi dan ciri-ciri
Struktur galas roller silinder yang diseberang dibahagikan kepada cincin luar berpecah dan cincin dalaman secara keseluruhan; cincin luar secara keseluruhan, cincin dalaman berpecah dan cincin luar dan cincin dalaman adalah ketiga-tiga bentuk, unsur-unsur rolling adalah penggelek silinder, iaitu 90 ° perpendikular antara satu sama lain Diatur dalam perlumbaan berbentuk V, penggelek dipisahkan oleh spacers. Struktur ini membolehkan galas tunggal untuk menahan pelbagai beban seperti beban paksi, beban jejarian dan detik terbalik. Pada masa yang sama, dimensi luaran diminimumkan, dan galas mempunyai ketegaran yang tinggi, ketepatan putaran, dan kapasiti beban komposit. Ia sesuai untuk sendi dan bahagian berputar robot perindustrian, meja berputar pusat pemesinan, bahagian berputar manipulator, dan Aplikasi ketepatan seperti kerja berputar, jentera perubatan, dan alat pengukur.

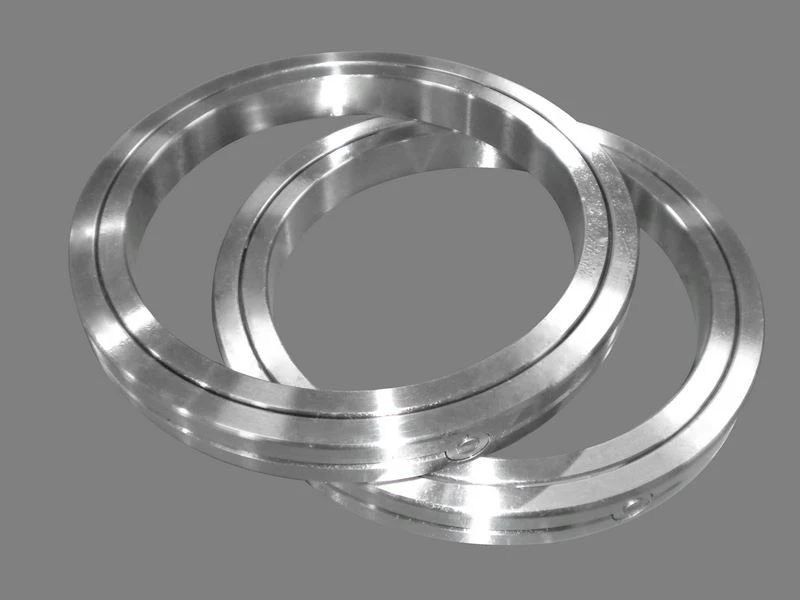

Jenis SX (cincin dalaman bersepadu, cincin luar berpecah, ultra-nipis). Di bawah diameter aci yang sama, jenis ini mempunyai saiz keratan rentas yang lebih kecil daripada jenis RB. Oleh kerana reka bentuk ultra nipis, cincin luar dan cincin dalaman tidak mempunyai lubang pelekap , Ia perlu ditetapkan oleh flange dan kerusi sokongan semasa pemasangan, yang sesuai untuk aplikasi di mana cincin dalaman berputar.
Model utama galas roller melintasi SX termasuk:
Model Nombor | Dimensi utama | Bahu Ketinggian | Asas Memuatkan penarafan paksi | Asas Memuatkan penarafan Jejari | Berat badan | ||||||||
Dalaman Diameter | luar Diameter | Roller Pitch Circle Diameter | Lebar | gris Lubang | R | De | Dis | Ca | Coa | Cr | Kor | Kg | |
Maut | Maut | DP | B/B1 | S | Kn | Kn | Kn | Kn | |||||
SX011814 | 70 | 90 | 80 | 10 | 1.2 | 0.6 | 79.5 | 80.5 | 18 | 60 | 12 | 30 | 0.3 |
SX011818 | 90 | 115 | 102 | 13 | 1.2 | 1 | 101.5 | 102.5 | 26 | 96 | 17 | 47 | 0.4 |
SX011820 | 100 | 125 | 112 | 13 | 1.2 | 1 | 111.5 | 112.5 | 28 | 106 | 18 | 52 | 0.5 |
SX011824 | 120 | 150 | 135 | 16 | 1.5 | 1 | 134.4 | 135.6 | 41 | 153 | 26 | 75 | 0.8 |
SX011828 | 140 | 175 | 157 | 18 | 1.5 | 1.1 | 156.3 | 157.7 | 64 | 237 | 41 | 116 | 1.1 |
SX011832 | 160 | 200 | 180 | 20 | 1.5 | 1.1 | 179.2 | 180.8 | 69 | 272 | 44 | 133 | 1.7 |
SX011836 | 180 | 225 | 202 | 22 | 2 | 1.1 | 201.2 | 202.8 | 98 | 381 | 63 | 187 | 2.3 |
SX011840 | 200 | 250 | 225 | 24 | 2 | 1.5 | 224.2 | 225.8 | 106 | 425 | 68 | 208 | 3.1 |
SX011848 | 240 | 300 | 270 | 28 | 2 | 2 | 269.2 | 270.8 | 149 | 612 | 95 | 300 | 5.3 |
SX011860 | 300 | 380 | 340 | 38 | 2.5 | 2.1 | 339.2 | 340.8 | 245 | 1027 | 156 | 504 | 12 |
SX011868 | 340 | 420 | 380 | 38 | 2.5 | 2.1 | 379.2 | 380.8 | 265 | 1148 | 167 | 563 | 13.5 |
SX011880 | 400 | 500 | 450 | 46 | 2.5 | 2.5 | 449 | 451 | 385 | 1699 | 244 | 833 | 24 |
SX0118/500 | 500 | 620 | 560 | 56 | 2.5 | 3 | 558.8 | 561.2 | 560 | 2538 | 355 | 1244 | 44 |
