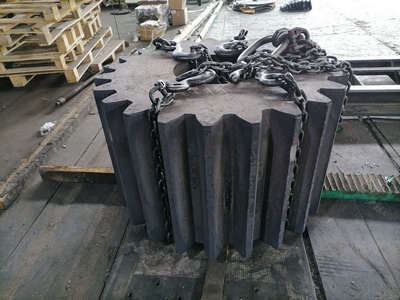

Rawatan haba gear
Perubahan haba gear karburasi secara langsung mempengaruhi ketepatan, kekuatan, kebisingan dan kehidupan gear. Walaupun proses penggilingan gear ditambahkan setelah perlakuan panas karburisasi, ubah bentuk tetap mengurangkan tahap ketepatan gear. Terdapat banyak faktor yang mempengaruhi ubah bentuk perlakuan panas karburisasi, dan hanya dengan mengawal pelbagai faktor ubah bentuk tersebut dapat dikawal sedikit. Mengawal ubah bentuk gear juga mesti diselesaikan dalam keseluruhan proses pembuatan gear.
Pengaruh
(1) Pengaruh faktor metalurgi bahan gear pada ubah bentuk
Ujian menunjukkan bahawa semakin tinggi tahap kekerasan keluli. Semakin besar ubah bentuknya. Apabila kekerasan teras lebih tinggi daripada 40HRC, ubah bentuk akan meningkat dengan ketara. Oleh itu, terdapat syarat-syarat tertentu untuk kekerasan keluli, semakin sukar jalur kekerasan. Semakin stabil ubah bentuk, kilang keluli diperlukan untuk memberikan"&ubah bentuk rendah dan stabil; keluli. Nisbah kandungan A1 / N dikendalikan dalam julat 1 hingga 2.5, yang dapat menyempitkan jalur kekerasan dan mengurangkan ubah bentuk. Di samping itu, pengasingan kotak dan struktur jalur bahan mempengaruhi ubah bentuk yang tidak rata dan karburisasi yang tidak rata pada lubang spline gear.
(2) Pengaruh rawatan haba awal terhadap ubah bentuk gear
Kekerasan normalisasi yang berlebihan, kristal campuran, sejumlah besar sorbit, atau struktur Widmanstatten akan meningkatkan ubah bentuk lubang dalam, jadi kawalan suhu yang menormalkan atau penyepuhlindapan isotermal harus digunakan untuk merawat pemalsuan.
(3) Pengaruh proses karburisasi terhadap ubah bentuk
Keseragaman suhu. Keseragaman lapisan karbon dan keseragaman suhu medium penyejuk mempengaruhi ubah bentuk gear. Pada masa yang sama, semakin tinggi suhu karburisasi, semakin tebal lapisan karburisasi. Suhu minyak rendah dan ubah bentuk gear yang besar. Oleh itu, perlu memperbaiki peralatan, mengoptimumkan teknologi, dan meningkatkan kualiti perlakuan panas gear.
(4) Kesan pendinginan pada ubah bentuk
Kelakuan pendinginan pendinginan adalah faktor terpenting yang mempengaruhi ubah bentuk gear. Pelindapkejutan minyak panas kurang mempunyai ubah bentuk daripada pelindapkejutan minyak sejuk dan umumnya dikawal pada suhu 100 ℃ ± 120 ℃. Kapasiti penyejukan minyak juga penting untuk ubah bentuk. Kaedah dan intensiti pengadukan mempengaruhi ubah bentuk, dan gear cakera yang dipadamkan oleh tekan pelindapkejutan atas tertakluk kepada ubah bentuk pelbagai gear. Atur parameter tekan pembilasan untuk mengurangkan ubah bentuk, atur tekanan mati dalam dan luar dan blok pengembangan, ukuran setiap bahagian suntikan bahan bakar, dan meja kerja atas untuk mengawal ubah bentuk.
Kaedah dan lekapan penjepit
Tujuannya adalah agar pemanasan dan penyejukan bahan kerja menjadi seragam, lapisan karburasi setiap bahagian benda kerja seragam, sehingga dapat mengurangkan tekanan termal yang tidak rata dan tekanan struktur yang tidak rata, untuk mengurangkan ubah bentuk, dan kaedah pengapit dapat diubah. Bahagian cakera berserenjang dengan permukaan minyak, dan bahagian poros berdiri tegak. Pasang, gunakan mesin basuh pampasan, mesin basuh sokongan, mesin basuh tumpang tindih, dan lain-lain, bahagian lubang spline boleh menjadi karrel karbur, dll.
Penyelarasan pemesinan
Pertama, pahami undang-undang ubah bentuk rawatan haba, gerakkan kedudukan zon toleransi, dan tingkatkan kadar kelayakan produk;
Kedua, menurut hukum deformasi, gunakan lubang anti-ubah bentuk dan pra-pengembangan pada hujung yang menyusut untuk meningkatkan kadar ubah bentuk yang memenuhi syarat setelah pendinginan;
Ketiga, kaedah jumlah pemesinan yang diperuntukkan digunakan untuk bahagian ketebalan yang tidak simetri atau tidak rata. Pemprosesan selepas rawatan haba;
Keempat, setelah rawatan haba, gunakan pisau tolak untuk menyelesaikan lubang spline, atau proses elektrolitik lubang spline, atau panaskan mandrel setelah karburisasi untuk pelindapkejutan, dan kemudian tekan keluar mandrel untuk memastikan ukuran lubang spline untuk mengurangkan ubah bentuk.
Luoyang Yujie Industry GG; Trade Co.Ltdterletak di Bandar Luoyang, salah satu pangkalan industri berat utama di China. Kami pakar dalam pengeluaran galas, bahagian mesin yang tidak standard, alat mesin. Untuk galas, kami boleh menawarkan galas silang silang, bantalan slewing, galas YRT, galas bahagian nipis, galas skru bola, galas bebola alur dalam, dan lain-lain. Untuk bahagian mesin yang tidak standard, kami dapat menghasilkan gear, poros, sproket, acuan, penggelek , takal, bahagian mesin perlombongan, dan lain-lain mengikut gambar dan keperluan pelanggan. Untuk alat mesin, kami menawarkan pusat mesin menegak CNC, mesin bubut mendatar CNC, mesin pengorek dan penggilingan gantri CNC, mesin membosankan jenis lantai CNC, dan mesin penggilingan.
Sekiranya anda mempunyai minat, silakanhubungi Kamidan kami sangat mengalu-alukan pelanggan dan rakan-rakan yang mengunjungi kami
Luoyang Yujie Industry& Trade Co., Ltd.
Tel: +86-379-80865527
Faks: +86-379-65136562
E-mel: sales@yujieindustry.com
TAMBAH: Jianxi Industrial Park, Luoyang City, Henan, China
https://www.yogiemachinery.com/products
Laman web: https: //www.yogiemachinery.com
